Flanges Forjados Padrão: Tipos e Aplicações

O que são flanges forjados padrão e por que a qualidade do material é importante

Flanges forjadas padrão são componentes de conexão de tubos usinados com precisão, produzidos através do processo de forjamento - um método de fabricação no qual tarugos de aço aquecidos são moldados sob força de compressão usando matrizes e prensas, alinhando a estrutura granular do metal ao longo dos contornos da peça acabada. Esse alinhamento do fluxo de grãos, inerente ao forjamento e ausente em componentes fundidos, é o que confere aos flanges forjados sua combinação característica de alta resistência à tração, resistência à fadiga e resistência ao impacto, o que os torna o método de conexão preferido em aplicações de tubulação industrial exigentes, onde pressão, temperatura e meios corrosivos impõem demandas extremas à integridade da junta.

O material inicial para flanges forjados padrão — aço forjado de alta qualidade — é selecionado e testado para atender aos requisitos de propriedades mecânicas da especificação de material aplicável antes do início do forjamento. Os tipos de materiais comuns incluem aço carbono ASTM A105 para serviço de pressão-temperatura padrão, aço inoxidável ASTM A182 F304 e F316 para serviço corrosivo em processamento químico e ambientes marinhos, aço de liga ASTM A182 F11 e F22 para serviço de alta temperatura em geração de energia e refino de petróleo, e aço inoxidável duplex ASTM A182 F51 para serviço combinado de alta pressão e alto teor de cloreto na produção offshore de petróleo e gás natural. Cada classe de material carrega requisitos mínimos específicos de resistência ao escoamento, resistência à tração, dureza e energia de impacto que o forjamento deve atender antes do início da usinagem, garantindo que o flange acabado forneça o desempenho mecânico que o projeto do sistema de tubulação exige.

O próprio processo de forjamento - seja forjamento em matriz aberta para flanges maiores ou forjamento em matriz fechada para tamanhos padrão - refina a estrutura dos grãos do aço, elimina a porosidade interna e os vazios presentes no material fundido e produz um componente com maior relação resistência-peso do que uma peça fundida equivalente. Isto é extremamente importante em aplicações de petróleo, gás natural e processamento químico, onde as falhas nas juntas de flange não são simplesmente eventos de manutenção, mas fontes potenciais de incêndios catastróficos, liberações tóxicas e contaminação ambiental que acarretam graves consequências regulatórias e de segurança.

Tipos de flanges forjados padrão e sua geometria de conexão

A gama de flanges forjadas padrão disponível abrange cinco tipos principais de conexão, cada um otimizado para um método específico de fixação de tubulação, ambiente de aplicação e contexto de instalação. Selecionar o tipo de flange correto para uma determinada condição de serviço é tão importante quanto selecionar a classe de pressão e o tipo de material corretos — a geometria da conexão afeta diretamente a qualidade da solda, a resistência da junta, a facilidade de inspeção e a adequação ao serviço de fluido envolvido.

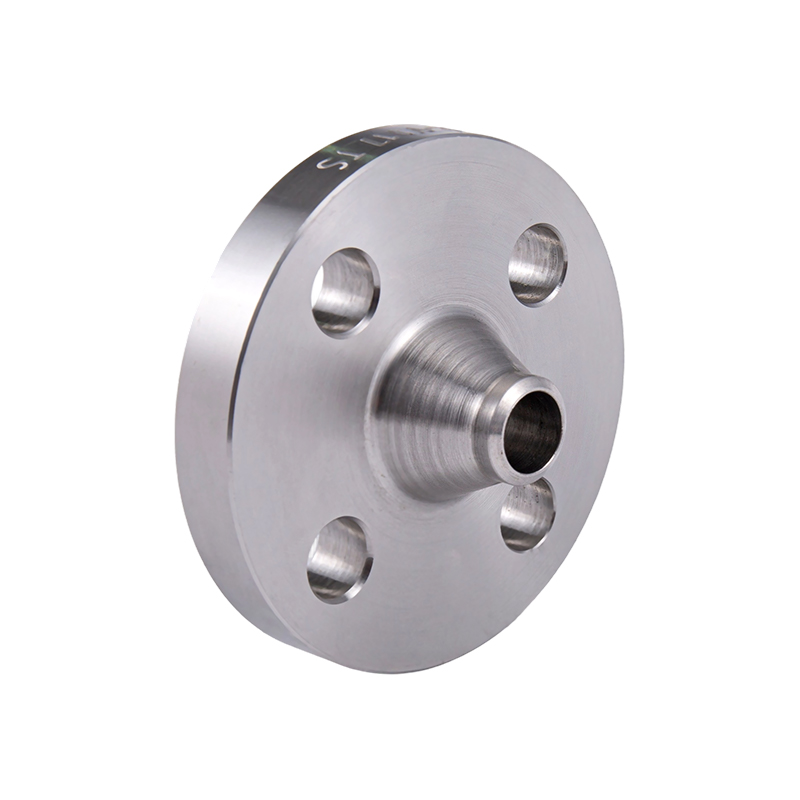

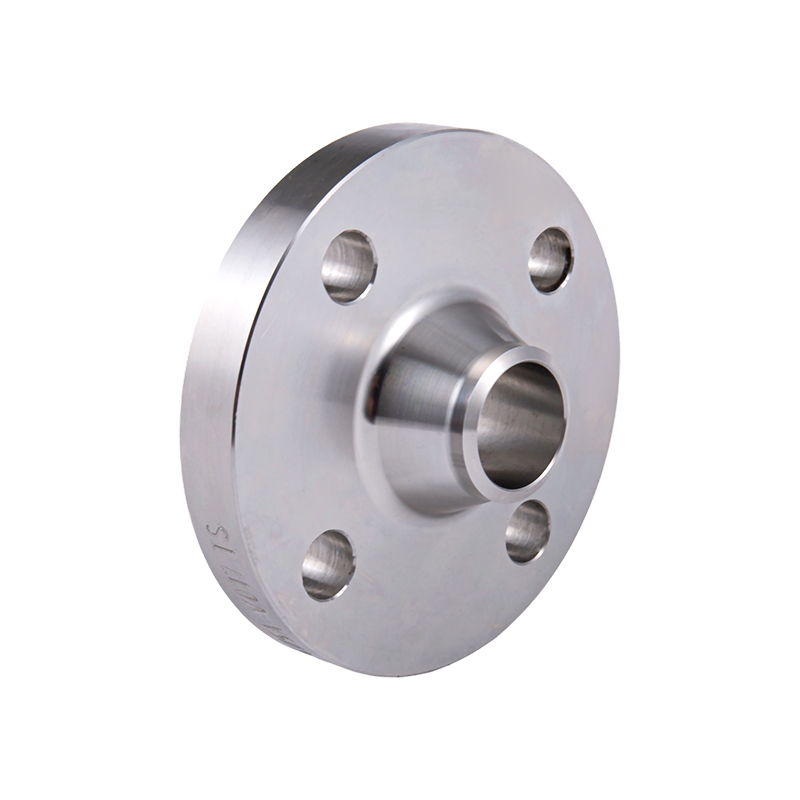

Flanges de pescoço soldado

O flange de pescoço soldado é o tipo de flange forjado padrão mais resistente e versátil, caracterizado por um cubo longo e cônico que transita suavemente da face do flange até a espessura da parede do tubo através de uma junta de solda de topo. O cubo cônico distribui a tensão da junta de solda para o corpo do flange, tornando os flanges de pescoço de solda a escolha preferida para condições de serviço cíclico e de alta pressão e alta temperatura em refino de petróleo, transmissão de gás natural e tubulação de reator químico de alta pressão. A junta de solda de topo produzida na conexão flange-tubo tem penetração total e pode ser inspecionada radiograficamente, atendendo aos mais altos requisitos de qualidade de solda de vasos de pressão e códigos de tubulação, incluindo ASME B31.3 para tubulação de fábrica de produtos químicos e ASME B31.8 para sistemas de transmissão de gás.

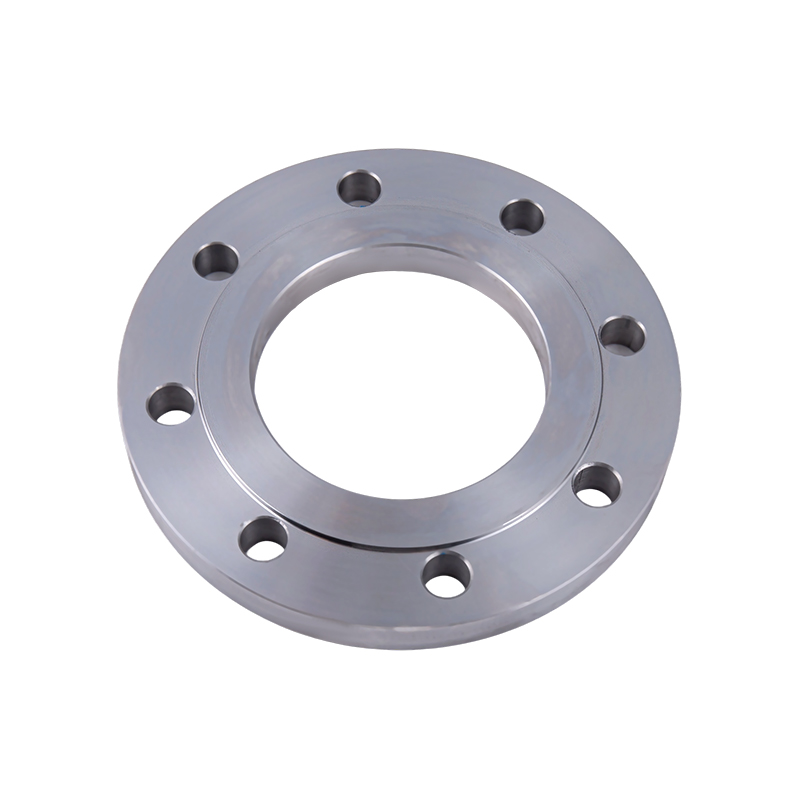

Flanges deslizantes

Os flanges deslizantes deslizam sobre a extremidade do tubo e são fixados por soldas de ângulo na face e no furo do flange, proporcionando uma junta mais simples e menos dispendiosa do que os flanges com pescoço de solda, ao custo de uma vida útil em fadiga um pouco menor e resistência reduzida. Eles são amplamente utilizados em tubulações de serviços públicos de baixa pressão, sistemas de água de resfriamento e linhas de processos não críticos em plantas de processamento químico e refinarias de petróleo, onde a simplicidade do alinhamento e o comprimento reduzido do cubo simplificam a instalação em racks de tubos congestionados. Os flanges deslizantes têm resistência à fadiga aproximadamente um terço menor do que os flanges com pescoço de solda equivalentes sob carga cíclica e geralmente não são especificados para serviços de alto ciclo ou para linhas que transportam fluidos perigosos a pressão e temperatura elevadas.

Flanges de solda de soquete

Os flanges de solda de soquete são projetados para tubulações de pequeno diâmetro - normalmente NPS 2 e abaixo - onde a extremidade do tubo é inserida em um soquete usinado no furo do flange e é fixada por um único filete de solda na face do soquete. O soquete fornece alinhamento preciso do tubo e uma geometria de solda consistente que é particularmente valiosa em instrumentação de pequeno diâmetro e tubulação utilitária onde o alinhamento manual de juntas de solda de topo é difícil. Um requisito crítico de instalação para flanges de solda de encaixe é a folga de 1,6 mm que deve ser mantida entre a extremidade do tubo e a parte inferior do encaixe antes da soldagem - essa folga evita que o encaixe atue como uma concentração de tensão e quebre sob ciclos de expansão térmica. Os flanges de solda de soquete são especificados em serviços de processamento de gás natural, petróleo e produtos químicos para linhas de alta pressão de pequeno diâmetro, incluindo conexões de instrumentos, circuitos de derivação e pontos de injeção de produtos químicos.

Flanges Rosqueadas

Os flanges roscados usam roscas cônicas NPT ou BSP usinadas no furo do flange para conectar às extremidades dos tubos rosqueados externamente sem soldagem, tornando-os adequados para aplicações onde a soldagem é proibida - incluindo tubulações que transportam gases ou vapores inflamáveis, onde a soldagem durante a manutenção cria risco de ignição - ou onde a montagem e desmontagem rápidas são necessárias para acesso ao serviço. Os flanges roscados são limitados a classificações de pressão e temperatura mais baixas do que os tipos soldados devido à concentração de tensão inerente às conexões roscadas, e geralmente são restritos à classe 600 e abaixo na maioria dos códigos de tubulação. Eles são amplamente utilizados em serviços de petróleo e gás natural para coletores de instrumentos de pequeno diâmetro, conexões de manômetros e linhas de serviços públicos de baixa pressão em classificações de áreas perigosas.

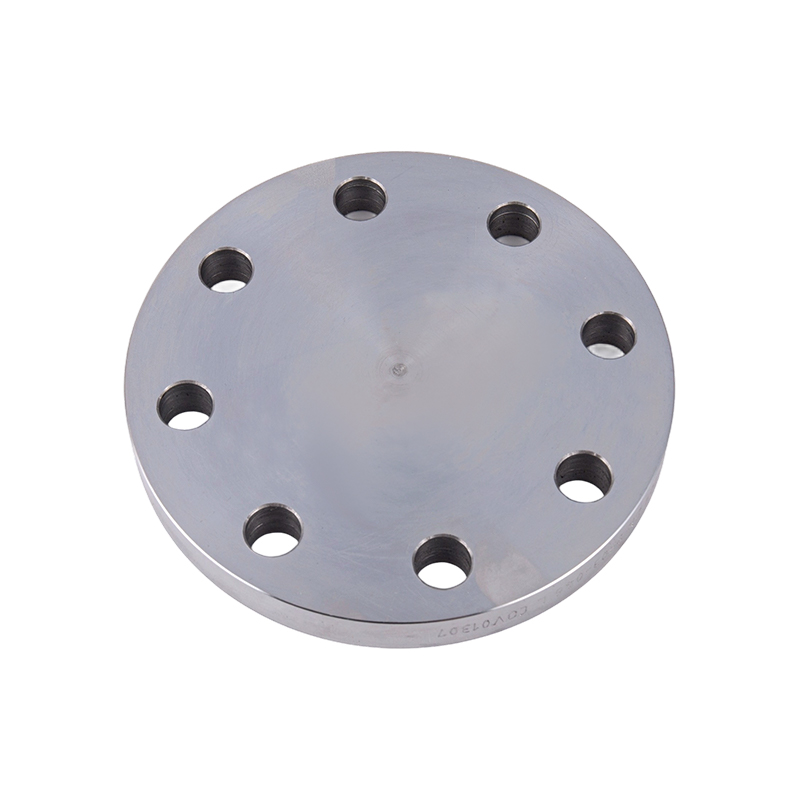

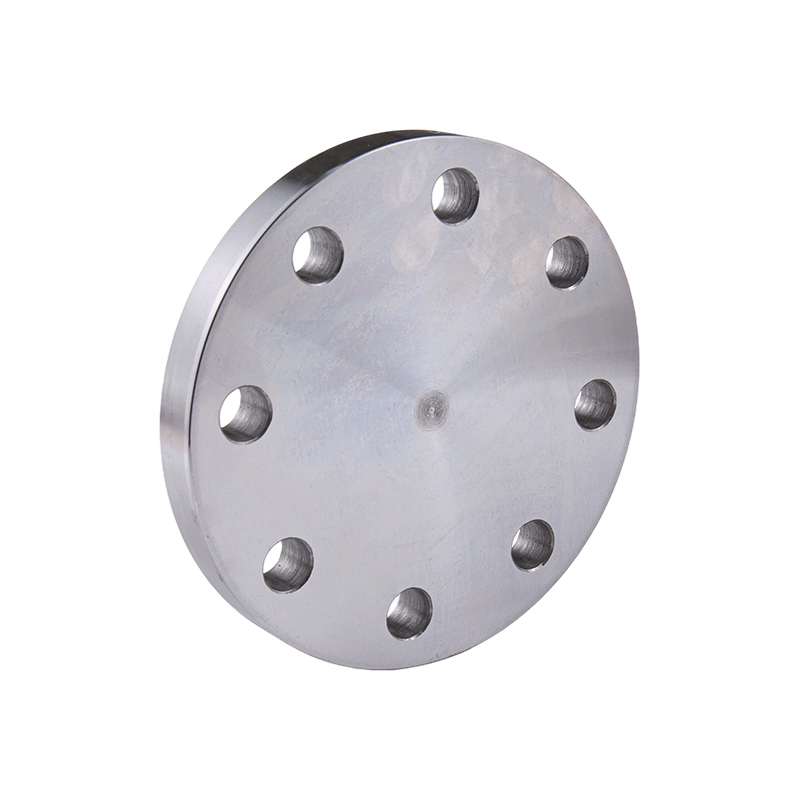

Flanges cegos

Flanges cegos são discos sólidos - sem furo de tubo - usados para fechar a extremidade de um sistema de tubulação, bocal de vaso de pressão ou corpo de válvula em um ponto onde futuro acesso ou extensão é previsto. Eles estão sujeitos à tensão de flexão total da pressão contida em todo o seu diâmetro de face não suportado, tornando-os um dos tipos de flanges forjados padrão com maior tensão, apesar de sua geometria aparentemente simples. Os flanges cegos são componentes essenciais no isolamento de tubulações de petróleo e gás natural, na supressão do bocal do reator de processamento químico durante a manutenção e nos testes de pressão de novos sistemas de tubulação, onde os fechamentos temporários das extremidades devem ser classificados de acordo com a pressão de teste do sistema.

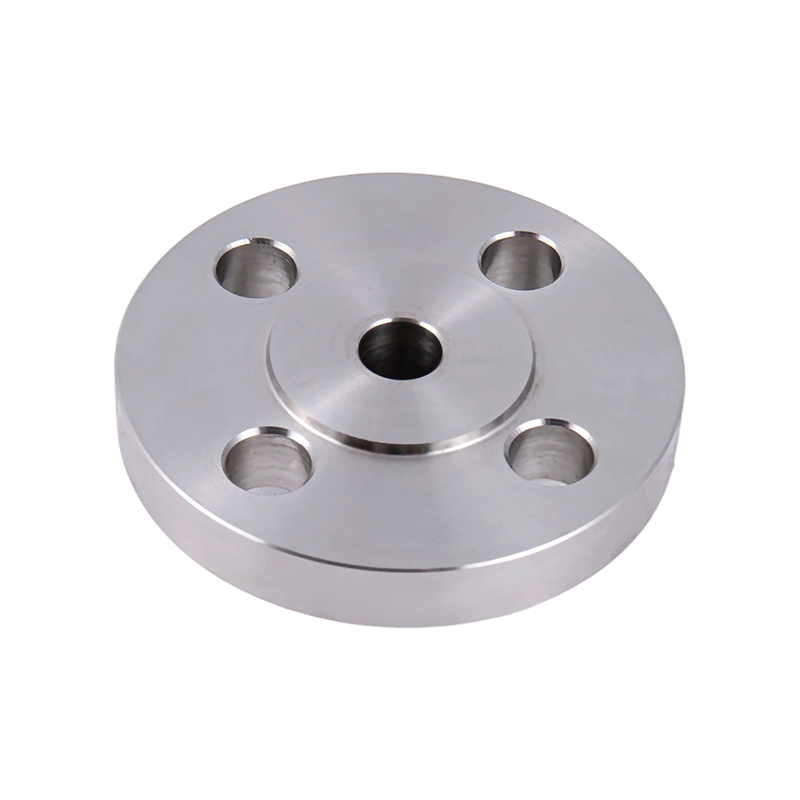

Conformidade com padrões internacionais: ANSI, DIN, JIS e GB

Os flanges forjados padrão derivam muito do seu valor comercial da conformidade com padrões dimensionais e de materiais reconhecidos internacionalmente, que garantem a intercambialidade entre flanges de diferentes fabricantes e a compatibilidade com equipamentos correspondentes fornecidos por diferentes fontes globais. As quatro famílias de padrões principais - ANSI/ASME (americano), DIN (alemão/europeu), JIS (japonês) e GB (chinês) - cada uma define tipos de face de flange, dimensões de círculo de parafuso, contagens e tamanhos de furos de parafuso, altura de face elevada e classificações de pressão-temperatura para cada tamanho nominal de tubo e classe de pressão dentro do escopo do padrão.

Para projetos multinacionais — plataformas de petróleo offshore, trens de liquefação de GNL, gasodutos transfronteiriços de gás natural e instalações de processamento químico voltadas para exportação — a capacidade de fornecer flanges forjadas padrão em conformidade com vários padrões simultaneamente é uma vantagem significativa na aquisição. Um fabricante de flanges certificado para fornecer produtos em conformidade com ANSI, DIN, JIS e GB a partir de uma única instalação de produção simplifica a qualificação do fornecedor, reduz o risco de lead time de aquisição de várias fontes e fornece um ponto único de responsabilidade para conformidade dimensional e de material em todos os padrões de flange especificados nas classes de materiais de tubulação do projeto.

Desempenho em serviços extremos: ambientes de alta temperatura, alta pressão e corrosivos

As condições de serviço encontradas no refino de petróleo, processamento de gás natural e processamento químico representam alguns dos ambientes mais severos que os componentes do sistema de tubulação devem suportar em serviço industrial contínuo. Os flanges forjados padrão nessas aplicações devem manter desempenho de vedação confiável e integridade estrutural em todas as faixas de temperatura, desde serviço criogênico de GNL a -162°C, passando por condições ambientais de processo, até fluxos de processo de refinaria de alta temperatura a 550°C, em pressões de vácuo até Classe 2500 (aproximadamente 420 bar à temperatura ambiente), e em contato com meios que variam de gás natural seco a petróleo bruto ácido úmido contendo sulfeto de hidrogênio, cloretos e ácidos orgânicos que atacam agressivamente o aço carbono e muitos outros. ligas de aço inoxidável.

Manter um desempenho confiável em serviços de alta temperatura requer atenção cuidadosa ao comportamento de fluência do material do flange e dos parafusos - a tendência dos metais de se deformarem lentamente sob tensão sustentada em temperatura elevada - o que pode causar relaxamento da carga do parafuso e redução progressiva da tensão da junta que eventualmente leva ao vazamento da junta do flange sem qualquer alteração externa nas condições operacionais. A seleção de materiais para serviços em altas temperaturas prioriza ligas de aço com adições de cromo e molibdênio (F11, F22, F91) que fornecem resistência à fluência significativamente melhor do que flanges de aço carbono simples A105, mantendo a carga adequada do parafuso e a tensão de assentamento da gaxeta durante anos de serviço contínuo em alta temperatura em ambientes de processamento de petróleo e produtos químicos.

Em ambientes de serviço corrosivos – particularmente o serviço de gás ácido e petróleo bruto ácido comum na produção e refino de petróleo – a seleção de materiais deve abordar adicionalmente o risco de rachadura por tensão por sulfeto (SSC). A NACE MR0175 / ISO 15156 define os limites de dureza e os requisitos de qualificação de materiais para componentes metálicos em serviços de petróleo e gás natural contendo H₂S, e os flanges forjados padrão especificados para serviços ácidos devem atender a esses requisitos - normalmente limitando os flanges de aço carbono e liga a uma dureza máxima de 22 HRC e restringindo certos graus de liga que são suscetíveis a SSC, independentemente do nível de dureza.

Precisão dimensional, desempenho de vedação e controle de qualidade

O desempenho de vedação de uma junta flangeada depende de três fatores em medidas aproximadamente iguais: seleção e compressão da junta, aplicação de carga no parafuso e precisão dimensional da face do flange e acabamento superficial. Flanges forjados padrão que atendem ANSI B16.5, DIN EN 1092-1 ou padrões equivalentes definem as tolerâncias dimensionais e os requisitos de acabamento facial que, quando atendidos, permitem um comportamento previsível da junta e uma vedação confiável em toda a faixa nominal de pressão-temperatura da classe de flange. Os flanges que não atendem a essas tolerâncias — mesmo dentro dos limites de aprovação/reprovação de uma inspeção visual superficial — criam uma compressão desigual da junta que resulta em caminhos de vazamento na pressão operacional, especialmente durante o ciclo térmico que carrega e descarrega repetidamente a junta à medida que o sistema de tubulação aquece e esfria.

O rigoroso controle de qualidade na produção de flanges forjados padrão abrange toda a sequência de fabricação, desde a verificação do material de entrada até o exame dimensional final e não destrutivo. As seguintes etapas de controle de qualidade são práticas padrão na fabricação de flanges compatíveis para aplicações de petróleo, gás natural e processamento químico:

• Identificação de materiais e PMI (Identificação Positiva de Materiais): Verificação por espectrômetro XRF da composição da liga em cada corrida do material de forjamento recebido, com resultados comparados com os requisitos de especificação do material antes que o forjamento seja autorizado. Esta etapa elimina a mistura de materiais — uma causa raiz conhecida de falhas de tubulações de alto perfil em serviços petroquímicos.
• Inspeção dimensional: CMM ou medição manual do diâmetro do furo, diâmetro externo do flange, diâmetro do círculo do parafuso, posição e diâmetro do furo do parafuso, diâmetro da face elevada, espessura do flange e dimensões do cubo em relação à tabela dimensional do padrão aplicável, com resultados registrados em relatórios de inspeção dimensional rastreáveis ao calor de produção e ao número do lote.
• Medição do acabamento da face do flange: Medição do perfilômetro da face elevada ou do acabamento da superfície da ranhura da junta anelar para confirmar a conformidade com os requisitos da ASME B16.5 — normalmente 125–250 µin Ra para flanges de face elevada com acabamento serrilhado em espiral — que são necessários para um assentamento confiável e macio da junta e serviço sem vazamentos.
• Teste de dureza: Teste de dureza Brinell ou Rockwell de cada amostra de flange ou lote térmico para verificar a conformidade com os requisitos de especificação de material e, para flanges de serviço ácido, os limites de dureza NACE MR0175.
• Exame não destrutivo (EQM): Teste de partículas magnéticas (MT) ou teste de líquido penetrante (PT) de superfícies de flange para defeitos de ruptura superficial; teste ultrassônico (UT) de peças forjadas para descontinuidades internas em flanges de especificações mais altas ou de tamanho maior, onde o exame volumétrico é exigido pela especificação de compra ou código aplicável.

Seleção de flanges forjados padrão para requisitos específicos de projeto

A seleção eficaz de flanges para projetos de petróleo, gás natural e processamento químico requer uma abordagem estruturada que aborde classe de pressão, classe de material, tipo de flange, tipo de face e conformidade padrão simultaneamente, em vez de tratar cada variável de forma independente. A estrutura de seleção a seguir fornece um ponto de partida prático para engenheiros de tubulação e equipes de compras que especificam flanges forjadas padrão para novos projetos ou fornecimento de reposição:

• Determine a classe de pressão governante: Calcule a classe de pressão necessária a partir da pressão operacional máxima permitida (MAOP) e da temperatura máxima de projeto do serviço, usando as tabelas de classificação de pressão-temperatura na ASME B16.5 ou a norma aplicável. Selecione sempre a próxima classe de pressão padrão mais alta acima do requisito calculado - os flanges nunca devem ser operados em sua condição máxima de pressão-temperatura nominal como margem de projeto.
• Selecione o tipo de material com base no serviço de fluido: Aço carbono A105 para serviços não corrosivos em temperaturas moderadas; aço inoxidável F304/F316 para serviço de processamento químico corrosivo; liga de aço F11/F22 para serviços de petróleo e energia em temperaturas elevadas; duplex F51 para serviço offshore com alto teor de cloreto. Confirme os requisitos de conformidade NACE MR0175 para qualquer serviço que contenha concentrações de H₂S acima do limite.
• Escolha o tipo de flange com base na gravidade do serviço: Pescoço de solda para serviço cíclico e de alta pressão e alta temperatura; slip-on para serviços públicos de baixa pressão; solda de encaixe para linhas de instrumentação de alta pressão e pequeno diâmetro; rosqueado para aplicações sem zona de solda; cego para terminação do sistema e pontos de isolamento.
• Confirme a conformidade padrão para a jurisdição do projeto: Especifique ANSI/ASME para projetos norte-americanos e internacionais, DIN/EN para projetos europeus, JIS para projetos japoneses e alguns projetos asiáticos e GB para projetos domésticos chineses. Para projetos multinacionais, especifique o padrão primário com requisitos de equivalência para padrões alternativos onde a intercambialidade entre cadeias de abastecimento globais é necessária.

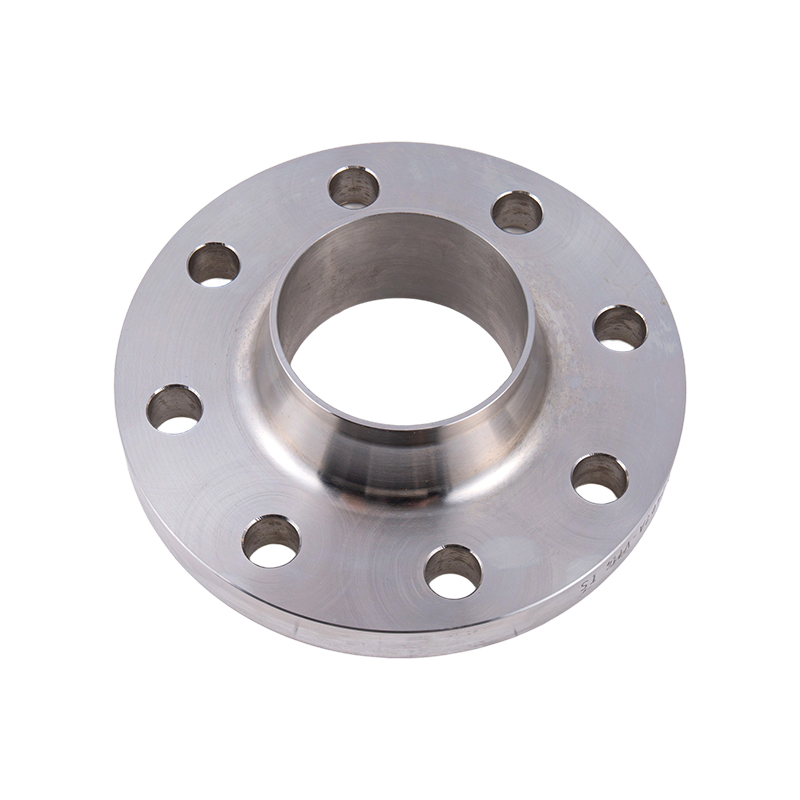

• Avalie soluções personalizadas para requisitos não padronizados: Para aplicações onde tamanhos padrão, classes de pressão ou classes de materiais não atendem aos requisitos específicos do projeto ou condições de trabalho - incluindo serviço em temperaturas extremas, meios corrosivos agressivos ou geometria de bico específica do equipamento - flanges forjados padrão personalizados produzidos de acordo com desenhos e especificações de materiais especificados pelo cliente fornecem a flexibilidade de engenharia para atender às diversas necessidades do projeto sem comprometer a usinagem de precisão e os padrões de controle de qualidade que definem o desempenho confiável do flange em ambientes de serviço críticos.
•
